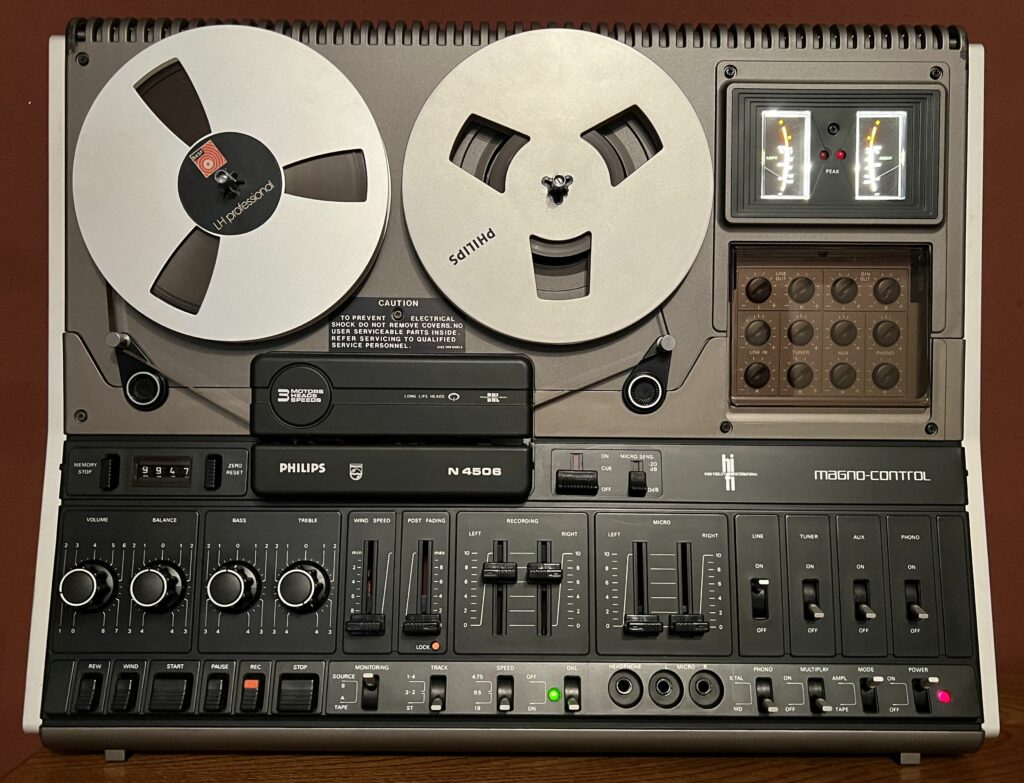

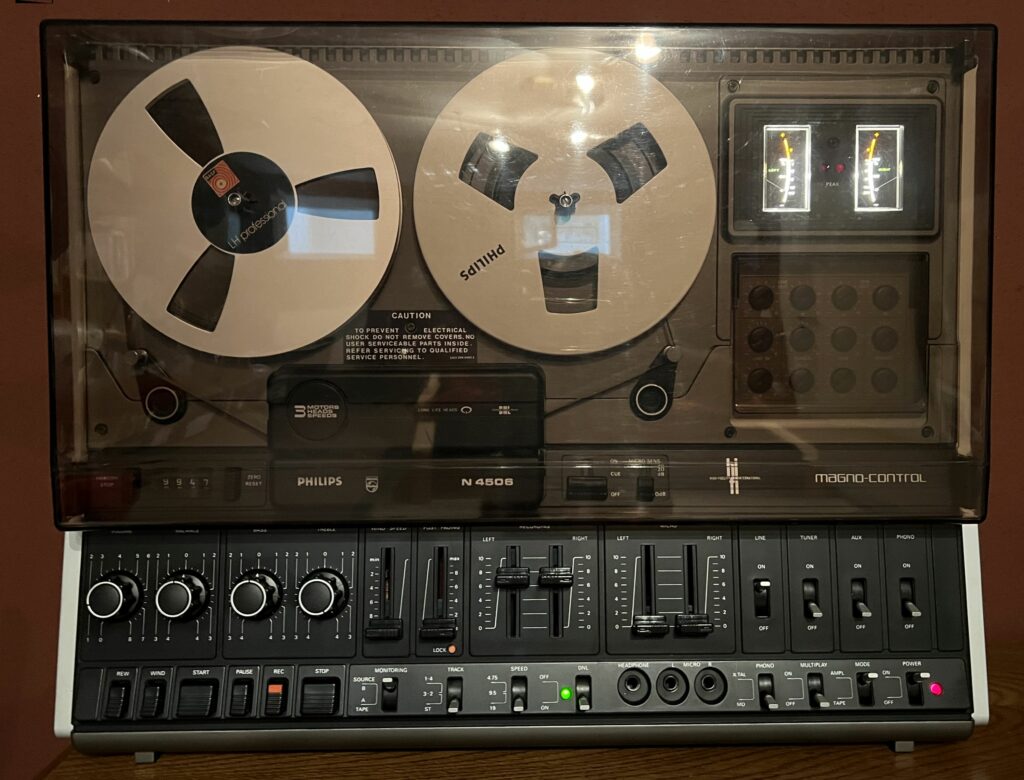

Philips N4506 (Chinch)

Eigentum: Gerät im Besitz

Ziel: Service und Reparatur

Ausgangszustand:

• kein Bandtransport
• Netztaste defekt
• schmutzig
• Aufnahme verzerrt, unsymetrisch

ausgeführte Arbeiten:

• Gehäuse, Chassis und Platinen tiefengereinigt
• Potis, Kontakte, Steckverbinder und Schalter gesäubert – kein Knacksen oder Rascheln
• neue Riemen für die Motoren und Zählwerk
• Gummiaufhängung Capstan Motor neu
• Andruckrolle neu
• alle Lager geölt, gewartet und eingestellt
• Motoren geschmiert und gewartet
• alle Antriebsräder gereinigt, Ablagerungen von Gummi oder Schmutz entfernt
• Capstanwelle demontiert, gesäubert und axiales Spiel neu eingestellt
• Tonkopfplatte tiefengereinigt und entmagnetisiert
• Abschirmungen im Gehäuse gesäubert und neu aufgebracht
• alle sichtbaren Teile mit Antistatic Mittel gepflegt
• Glühlampen durch LED ersetzt
• 12 Gummitüllen/Puffer gegen Silicon Tüllen gewechselt
• Diode D206 der Tonwellen Motorsteuerung defekt, ausgetauscht
• Aufnahme-Pegel, Wiedergabe-Pegel und Vormagnetisierung eingestellt

Funktionstest: technisch und optisch einwandfrei

Service Manual: download

Arbeitsaufwand: 33 Stunden

Materialeinsatz: ca 50€
