Philips N7300

Eigentum: Gerät im Besitz

Ziel: Service

Ausgangszustand:

• Gerät scheint zu funktionieren (Wiedergabe)

ausgeführte Arbeiten:

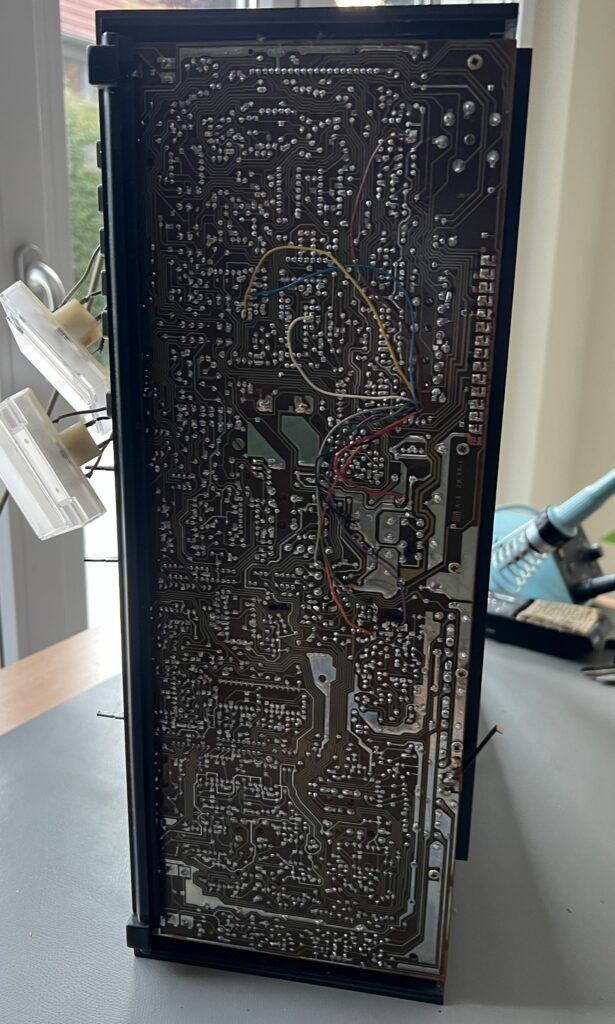

• Gehäuse, Chassis und Platinen tiefengereinigt, innen stark verschmutzt
• Potis, Kontakte, Steckverbinder und Schalter gesäubert
• Bandteller demontiert, gereinigt, Direktantrieb gefettet, Motor geölt, montiert, justiert
• Antriebsmotoren Bandteller – Gummi Aufhängungen erneuert
• Bremsen gereinigt und justiert
• Zählwerk Plastik (brüchig) repariert und Riemen gewechselt

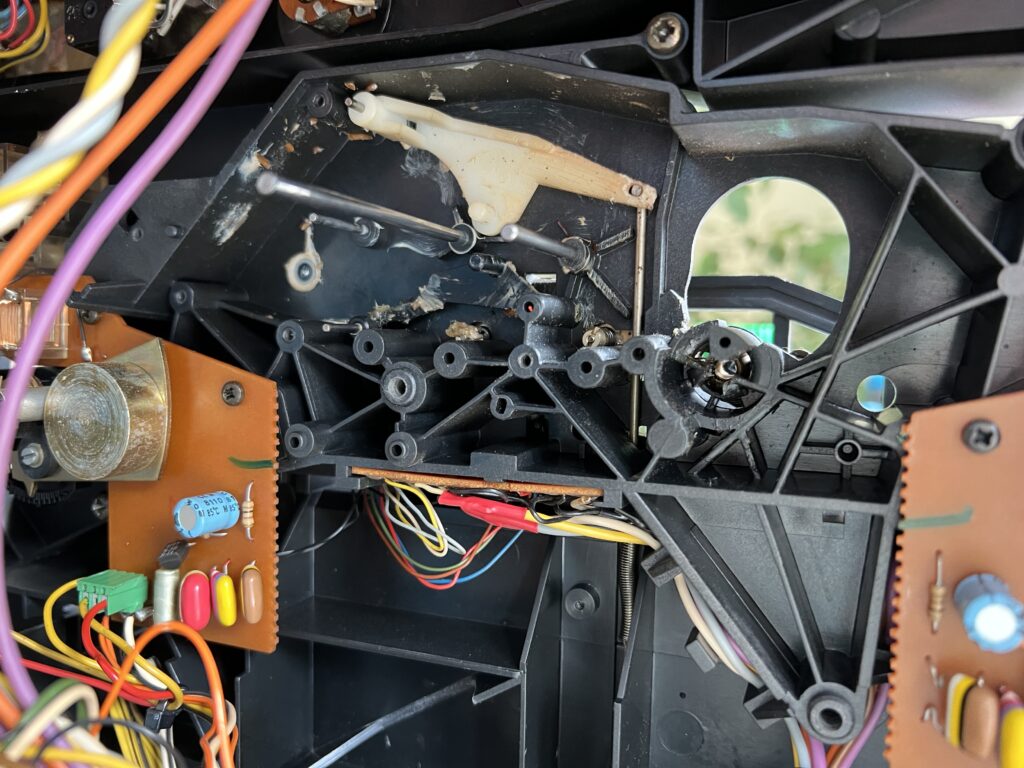

• Mechanik Steuerung Andruckrolle, Bremsen, Bandführung demontiert, gereinigt, neu gefettet, montiert, justiert
• Andruckrolle gewechselt
• Tonkopfplatte tiefengereinigt und entmagnetisiert
• Tonwelle demontiert, gesäubert (Welle, Schwungrad, Lager), montiert, neuer Riemen, justiert
• Tonwellen Motor demontiert, geölt, Gummiaufhängungen erneuert
• Bandzug justiert
• Bandgeschwindigkeit justiert
• Kopf Azimut eingestellt
• Gehäuse mit Anitstatic Mittel behandelt, eine fehlende Schraube ersetzt
• Aufnahmepegel justiert
• Vormagnetisierung und Pegel justiert,
• Spulenkerne in Schwingkreisen zur Löschfrequenzunterdrückung im Wiedergabepfad fehlen, Resonanzfrequenz (100kHz) durch angepasste Kondensatorwerte wieder hergestellt
• Bandabdeckung gereinigt, Gummitüllen ersetzt

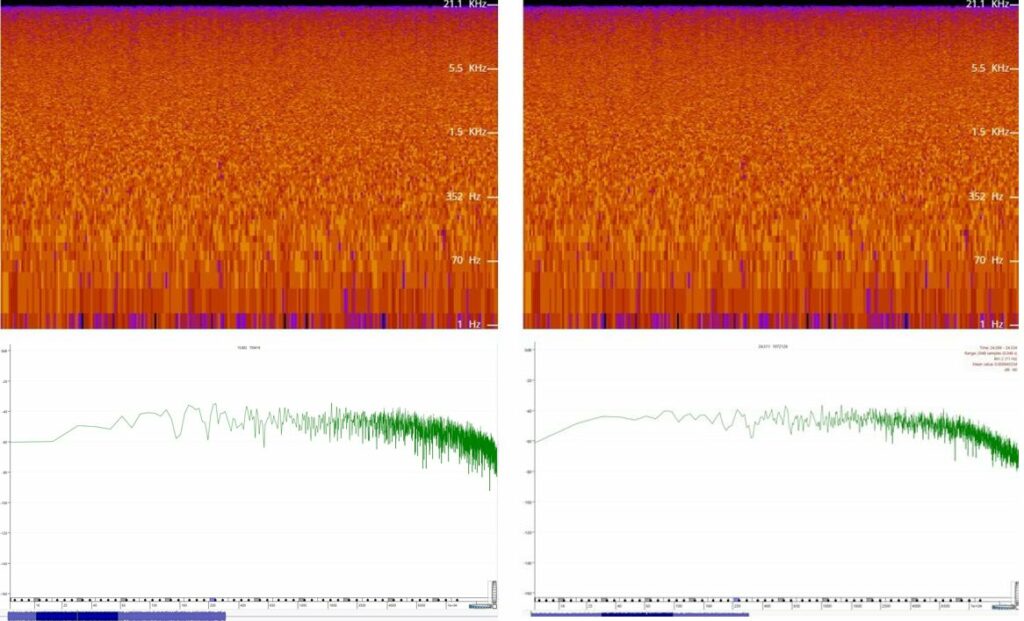

Funktionstest: Wiedergabe (LineOut, Phones), Quellen (LineIn1,2, MicL, MicR), Aufnahme in Ordnung -> voll funktional

Service Manual: download

Arbeitsaufwand: 18 Stunden

Materialeinsatz: ca 100€
